„Gleich kleb‘ ich dir eine“ sagte das Relais

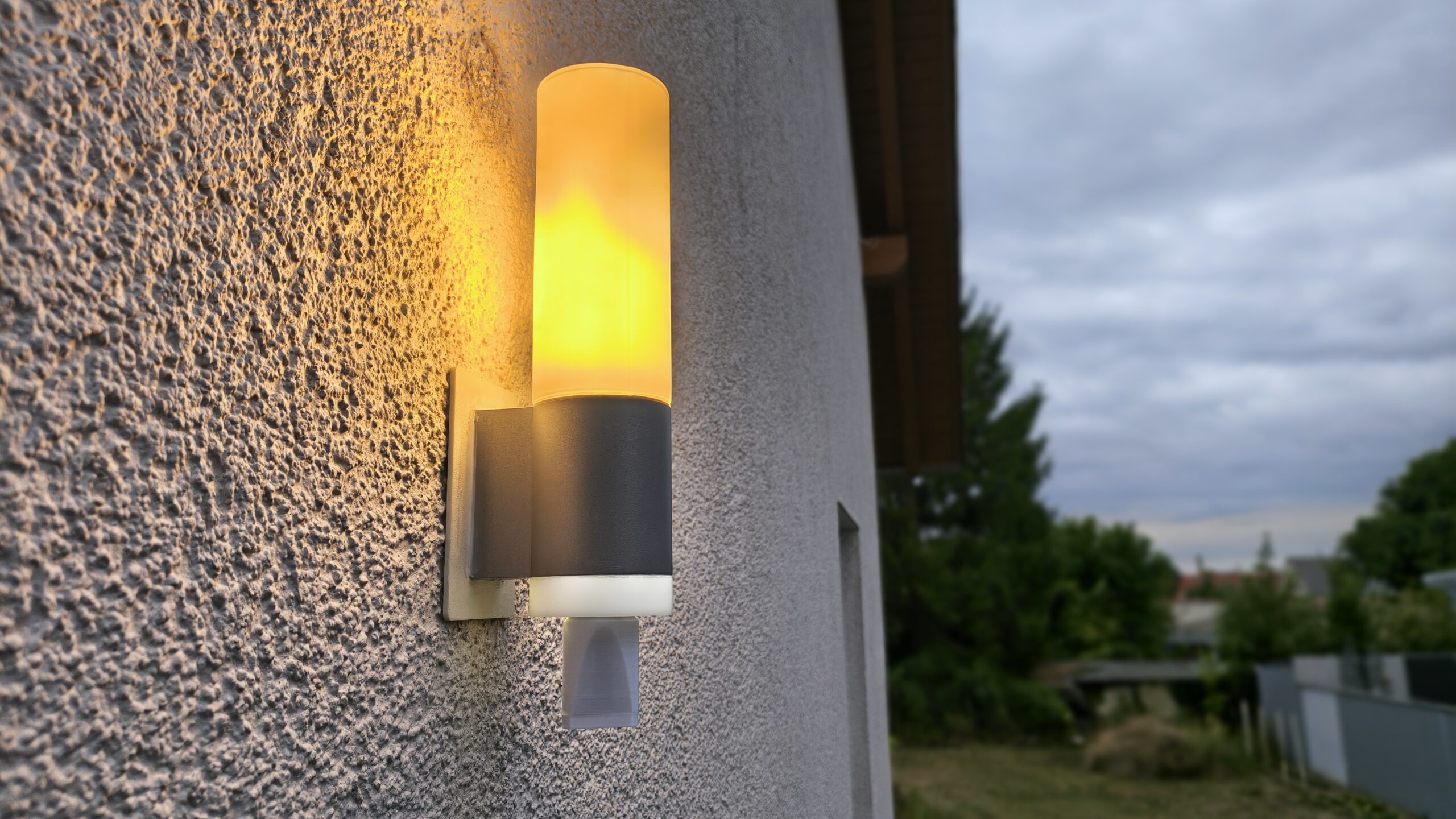

Und schon war die Außenlampe ständig eingeschaltet – eine 20W-LED in Maiskolben-Bauform (vergleichbar mit einem herkömmlichen 150W Leuchtmittel) war dauerhaft eingeschaltet, weil die Relais-Kontakte klebten. Es nützte nichts – die Außenleuchte musste in die Werkstatt. Also habe ich die Leuchte stromlos geschaltet und abgeschraubt.

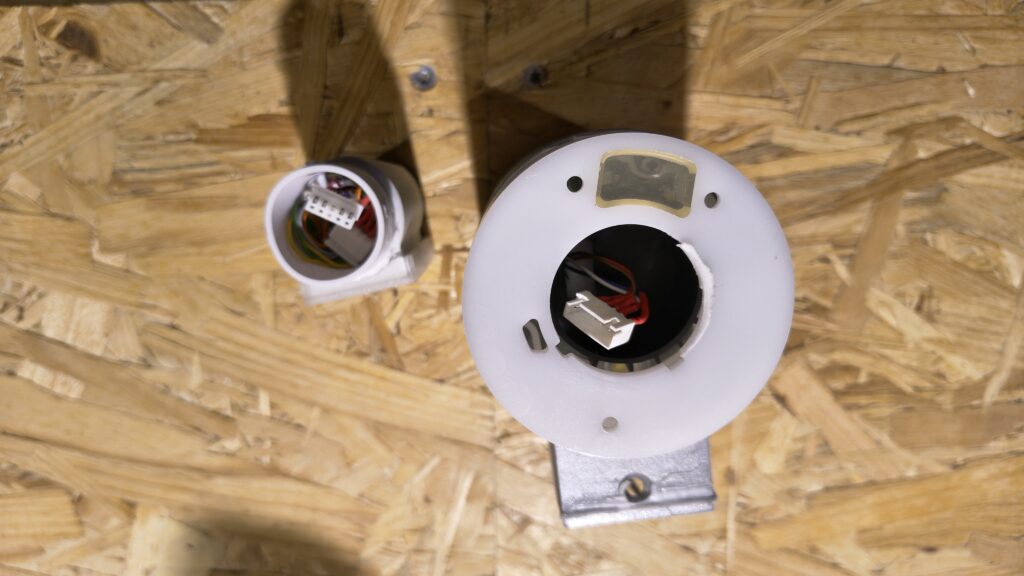

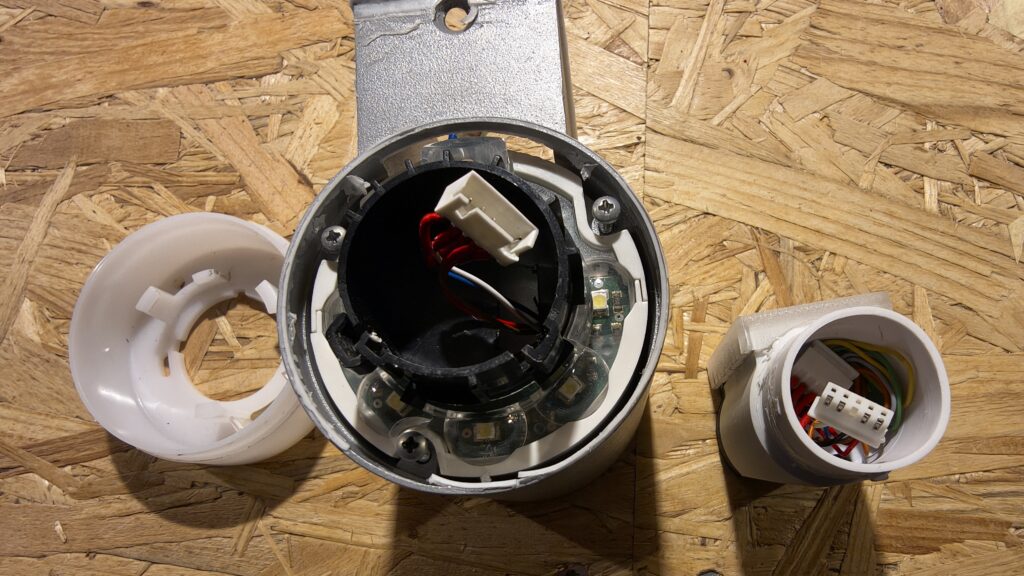

Den unteren Sensor entfernte ich durch beherztes und kräftiges Drehen und Ziehen am unteren Plastikring – dann lagen die drei Schrauben frei, die den inneren Plastikzylinder mit dem Metallgehäuse verbinden. Nach dem entfernen der Schrauben kann man den Plastikzylinder mit der E27-Fassung aus dem Metallgehäuse nach oben herausziehen. Dies ging etwas schwerer weil alle Teile mit Silikon abgedichtet und verklebt waren.

Der Plastikzylinder ist ebenfalls verschraubt. Nach dem Lösen der Schrauben hatte ich die zwei Halbschalen auf dem Tisch – dort dann eine neue Relais-Platine eingebaut und alles wieder in umgekehrter Reihenfolge zusammengesetzt. Meine Versuche, das mechanische Relais durch ein Solid-State-Relais zu ersetzen schlugen leider fehl, da der Rest- oder Leckstrom hoch genug war, die LED dauerhaft zum glimmen zu bringen. Außerdem würde durch die integrierte Snubber-Schaltung (RC-Dämpfungsglied) immer ein wenig Strom verbraucht – egal ob die LED leuchtet oder nicht – letztlich war das mechanische Relais die beste Lösung. Im Zuge der Reparatur habe ich dann auch die Sensoren für Temperatur und Helligkeit entfernt und das Sensorgehäuse neu entworfen und mit weißem HS-PLA ausgedruckt.

Dann alles wieder angeschraubt, abgedichtet und eingeschaltet. Ich hoffe, dass das neue Relais diesmal länger hält. Weitere Infos zur Außenleuchte gibt es über die Projektseite.

Die verwendeten Modelle für den 3D-Druck

Der Radarsensor mit ESP32 und LD2410 als Ersatz zum Original Steinel-Sensor

Die passende Abdeckung für den Sensor
